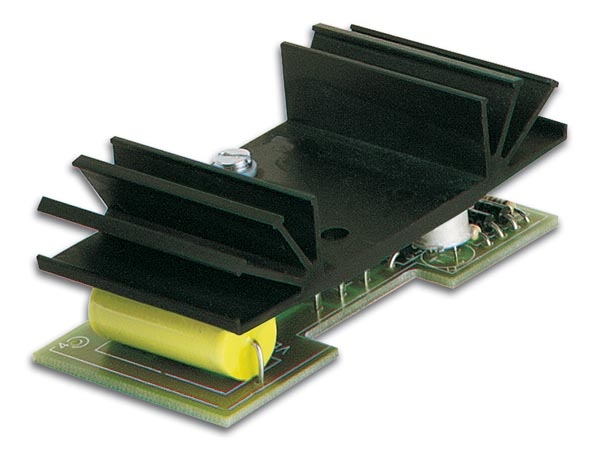

Elektroniskt tändsystem till bilen, WSAA2543

Ger din bil bättre start och jämnare körning, särskilt vid mycket hög och mycket låg varvtal.
Även den mest skeptiska måste erkänna att det elektroniska tändsystemet
har en stor fördel jämfört med det konventionella tändsystemet.
Bilkonstruktörer monterar nu ett sådant nytt system på sina dyraste modeller.

Endast för bensin / bensinmotorer och för bilar med negativ jord.

Funktioner

Helt stötdämpande
Testar praktiskt taget på 2-4-6-8 cylindermotorer under en total mängd på 2.500.000 km
Princip: transistorerad tändning
Anslutningselement: Darlington transistor, triple diffused
Fördelarna är:
Bättre tändning
Mindre luftförorening
Lägre bränsleförbrukning
Lägre servicekostnader
Synligt mindre slitage på brytpunkterna, vilket innebär ett konstant kalibrerat tillstånd

Specifikationer

För användning med 6V och 12V-system
Max. ström: 4A
Typisk avfyrningsperiod: 2.000 μ sekund
Anslutningshastighet: upp till 500 kHz
PCB-dimensioner: 70 x 35 mm / 2,8 x 1,4 "

Extra/ Tips

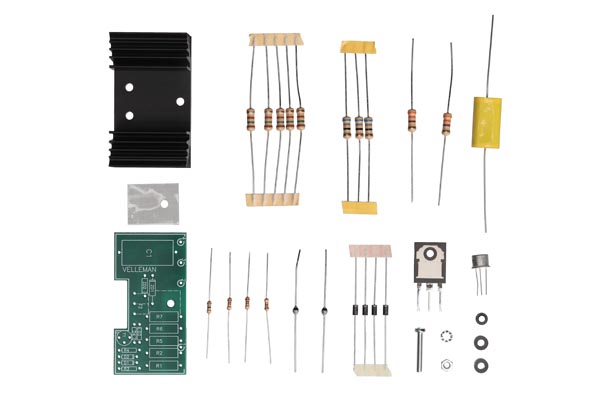

För användning på ett 6V-system ersätt följande delar:
R1 och R2: 150 ohm / 1W
R3: 68 ohm 1 / 4W
R5, R6 och R7: 68 ohm / 1W

Svårighetsgrad 2
