Lär dig " Oscilloskop "

Lär dig hur du får ut det mesta av ditt digitala oscilloskop.
Styrkretsen genererar ett antal säkra "real-world" -signaler, som vi kommer att använda för att utföra mätningar.
Bli bekant med AC, DC och frekvensmätningar, sinus- och kvadratvågor,
strömförsörjningsringning, full- och halvvågslikriktare, oscillatorer etc ...

Lär dig vilka villkor som V / div, Time / div, trigger level, auto-setup etc ... menar.

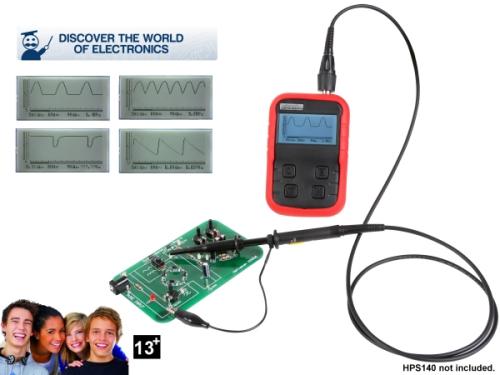

Alla experiment som presenteras i detta projekt utförs med Velleman HPS140 Handheld Pocket Scope.
De flesta experiment kan göras med alla digitala lagringsutrymmen.
Vissa experiment kan utföras med ett analogt omfång.

Funktioner

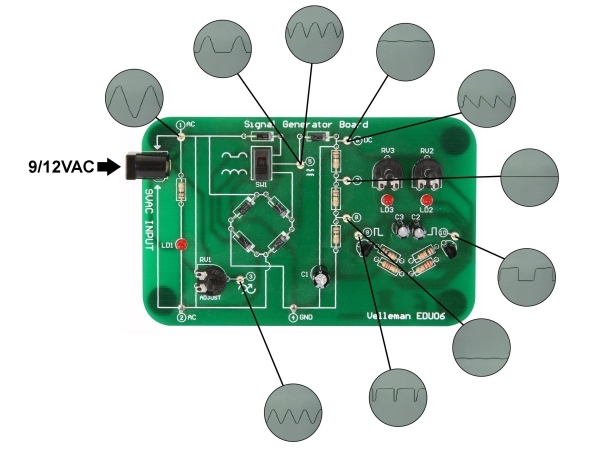

Signaler:
Växelström (AC)
Justerbar AC
Hel- och halvvågsriktad AC
Jämn likström (DC)
Krusning
Astabil oscillator

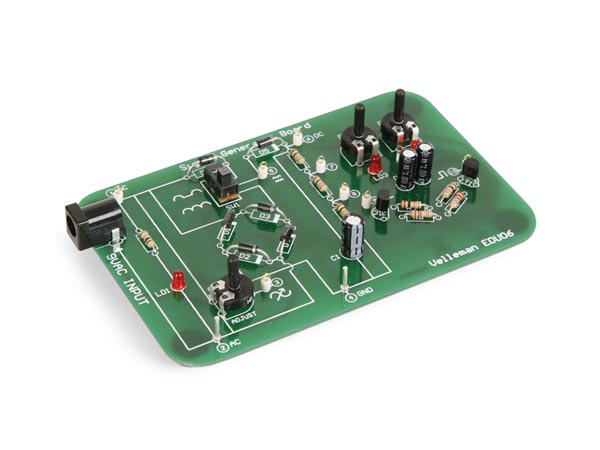

Monterad och testad, ingen lödning krävs.

Specifikationer

Strömförsörjning: 9 ... 12 VAC / min. 100 mA (ej inkl.)
Dimensioner: 116 x 74 x 24 mm / 4,6 x 2,9 x 0,9 "
