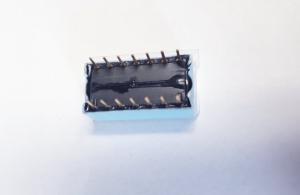

DIP-switch 7 Pol

Specifikationer

Antal strömbrytare: 7
Längd: 18,78 mm
Mekaniskt liv: min. 10000 operationer per brytare
Elektrisk livslängd: min. 5000 operationer per strömbrytare, 50mA / 24Vdc
Betyg:
Icke-växlande: 100mA, 50Vdc
Växling: 50mA, 24Vdc
Krets: single-pole single-throw
Material och finish:
Fall: UL94-VO, PBT. PBT är glasfiberförstärkt
Omslag: UL94-VO, PBT. PBT är glasfiberförstärkt
Ställdon: UL94-VO, PBT. PBT är glasfiberförstärkt
Terminaler: fosforbrons med 3 mikro tum guldplätering över nickel
Topptätning: polyesterfilm
Elektriska och mekaniska specifikationer:
Kontaktbetyg (bär):
(a): 50Vdc 100mA i konstant situation
(b): 24Vdc 50mA med make-and-break
Kontaktmotstånd (vid ström 100mA):
(a): initialt max. 30mohm
(b): 100mohm max. efter livsförsök
Isolationsmotstånd (vid spänning 500Vdc): min. 1000Mohm mellan intilliggande terminaler
Kapacitans: 5pF mellan intilliggande terminaler
Dielektrisk nedbrytningsspänning: 500Vdc / 1minute
Driftstemperaturområde: -40 ° C till + 70 ° C, inga fel
Chock: DIP-omkopplare står emot en sågvågform av 20gr 11ms, utan kontaktöppning> 10 mikrosekunder
Vibration: MIL-STD-202F-metod 201A, frekvens: 10-55-10Hz / 1 min, riktning: X, Y, Z tre riktningar som är vinkelräta mot varandra. Ingen mekanisk skada eller intermittent byte av brytare Inställning under eller efter provning
Markeringar: special sida eller toppmarkeringar är valfria
