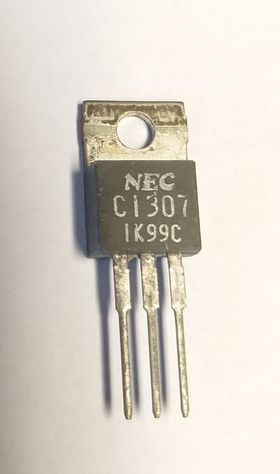

2SC1307 NEC TRANSISTOR

Funktioner:

Hög effektförbättring: Gpe> / = 12dB (VCC = 12V, PO = 16W, f = 27MHz)

Förmåga att motstå oändlig VSWR-belastning när den används på:
      VCC = 16V, PO = 20W, f = 27MHz

:
10 till 14 Watt Output Power Class AB Förstärkare Applikationer i HF Band

Absoluta maximala betyg: (TC = + 25 ° C om inget annat anges)
Collector-Emitter Voltage (RBE = Infinity), VCEO 25V

Samlare-basspänning, VCBO 60V

Emitter-basspänning, VEBO 5V

Samlarström, IC 6A

Collector Power Dissipation (TA = + 25 ° C), PD 1.7W

Collector Power Dissipation (TC = + 50 ° C), PD 20W

Driftskombinationstemperatur, TJ + 150 ° C

Förvaringstemperaturområde, Tstg -55 ° till + 150 ° C

Värmebeständighet, Koppling till fall, RthJC 6,25 ° C / W

Värmebeständighet, Junction-to-Ambient, RthJA 73,5 ° C / W

Elektriska egenskaper: (TC = + 25 ° C om inget annat anges)

Parameter Symbol Testförhållanden Min Typ Max Enhet

Collector-Base Breakdown Spänning V (BR) CBO IC = 1mA, IE = 0 60 - - V

Samlar-Emitter Breakdown Voltage V (BR) VD IC = 10mA, RBE = Infinity 25 - - V

Emitter-basavbrottspänning V (BR) EBO IE = 5mA, IC = 0 5 - - V

Collector Cutoff Nuvarande ICBO VCB = 30V IE = 0 - - 100 μA

Emitter Cutoff Nuvarande IEBO VEB = 4V, IC = 0 - - 100 μA

DC framåtriktad effekt hFE VCE = 12V, IC = 10mA, not 1 10 50 180

Effektutgång PO VCC = 12V, Pin = 1W, f = 27MHz 16 18 - W
